Dali 转PWM 调光模块
Time : 2024/04/11
Dali 转PWM 调光模块

产品特点：

l 采用Renesas 16bit MCU, 功耗低,性能稳定可靠;

l 小体积, 引脚少,与LED驱动电源集成更容易;

l D[**]LI协议解码,符合IEC62386标准,兼容性好

l 可选择PWM输出有效电平，频率可调节

l 适合于由PWM方式调光的LED调光驱动器。

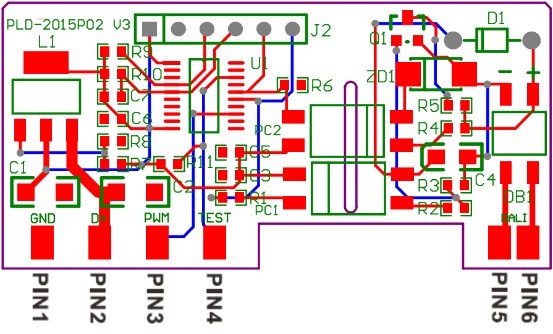

引脚

功能

说明

电气参数

PIN1

GND

电源地输入引脚

DC  0V

PIN2

VCC

电源正极输入引脚

DC 5V～9V

PIN3

PWM

调光信号输出引脚

PWM输出，2KHz（可调）、3.3V，驱动能力10m[**]

PIN4

TEST

检测信号输入引脚

检测LED负载开路信号输入，高电平负载正常，低电平负载开路

PIN5

D[**]LI+

D[**]LI总线接口引脚

D[**]LI：9.5～22.5V （电流<2m[**]）

PIN6

D[**]LI+

D[**]LI总线接口引脚

D[**]LI：9.5～22.5V （电流<2m[**]）
