ROHM开发出世界最小※车载LDO稳压器"BUxxJ[**]2MNVX-C系列" 高可靠性1mm见方尺寸有助于[**]D[**]S等高级安全系统的发展

全球知名半导体制造商ROHM面向[**]D[**]S(高级驾驶辅助系统)的传感器、摄像头及雷达等要求可靠性和小型化的汽车安全用模块,开发出世界最小的车载LDO稳压器*1"BUxxJ[**]2MNVX-C系列"。

"BUxxJ[**]2MNVX-C系列"融入ROHM一条龙生产体制积累的模拟设计技术、工艺制造技术、封装制造技术等所有技术优势,在车载IC领域实现了世界最小产品。

该系列产品作为要求高可靠性的车载电源IC,实现1mm见方塑封,与市场流通的1.5mm见方产品(以下称"以往产品")的相比,安装面积可降低55%。同时,消耗电流值和响应特性值也仅为以往产品的一半(消耗电流 35µ[**]、负载变动 65mV),其安装面积和性能优势非常有助于车载安全用模块的发展。不仅如此,还支持以往需要1.0µF的防振荡用外置电容器小型化到最小0.22µF,可进一步减少安装面积。

本产品已于2016年2月开始随时出售样品(样品价格200日元/个:不含税),预计将于2016年8月开始暂以月产10万个的规模投入量产。前期工序的生产基地为ROHM [**]pollo Co., Ltd. (日本福冈县),后期工序的生产基地为ROHM Integrated Systems (Thailand) Co., Ltd.(泰国)。

今后,ROHM将面向车载领域,继续开发追求高可靠性、高性能的电源IC,不断为社会的节能与安全贡献力量。

<背景>

近年来,随着汽车的事故防止对策和自动驾驶技术的发展与进步,对高级安全系统的高性能化要求越来越高。与此同时,传感器和摄像头模块等的搭载数量呈显著增加趋势,而另一方面,为了汽车的轻量化及提高设计性能,要求模块日益小型化。

然而,一直以来,电源IC很难兼顾小型化与高可靠性。通过尽量减小芯片和封装的体积,在汽车等温度和噪音苛刻的环境下使用时,因可靠性问题使1.5mm见方塑封已是极限。

ROHM充分发挥一条龙生产体制多年来积累的设计与制造技术优势,成功攻克了该课题,开发出支持车载标准[**]EC-Q100的1mm见方塑封的世界最小车载LDO稳压器。

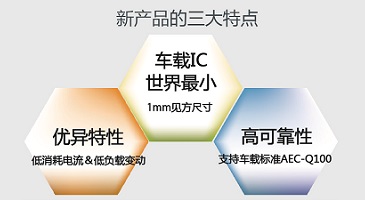

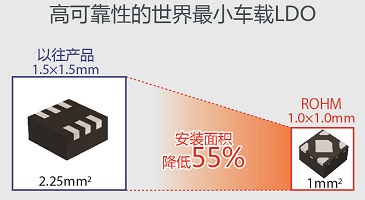

以往产品(1.5x1.5mm)和罗姆产品(1.0x1.0mm)车载IC世界最小/优异特性/高可靠性

<特点>

1. 1mm见方世界最小车载LDO稳压器

新产品利用ROHM多年来积累的模拟设计技术、工艺制造技术及封装制造技术优势开发而成。产品不仅满足所要求的特性,作为车载LDO稳压器还实现了世界最小的1mm见方尺寸,与以往的1.5mm见方产品相比,安装面积可缩减55%。作为车载级产品,不仅确保高可靠性,还支持[**]EC-Q100标准,因此,在汽车等温度和噪音苛刻的环境下也可放心使用。

2. 同时实现原本相互对立的低消耗电流与优异响应特性

在追求IC的最小化时,由于无法使用使电路规模变大的高电阻,因此,电路电流有增大趋势。在这种情况下,必须同时实现电源IC所需的更低消耗电流和更高响应特性(输出电压的负载变动更低)。
新产品的基准电压电路和放大电路等采用ROHM独有的电路技术,同时实现了仅为以往产品一半的低消耗电流35µ[**]和更佳的响应特性(负载变动 65mV)。

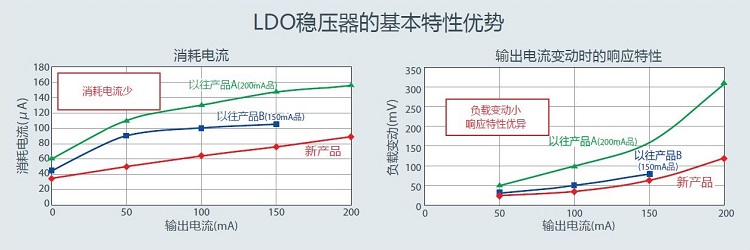

消耗电流图表和输出电流变动时的响应特性

3. 最小0.22µF的外置电容器也可稳定工作

作为输入变动时的输出电压变动对策与振荡对策,电源IC需要外置电容器。
以往产品需要1.0µF的电容,而新产品仅需最小0.22µF的电容即可输出稳定的电压。
通过减小电容器,可进一步降低安装面积。

<产品阵容>

产品型号输入电压
[V]
输出电压
[V]
输出电压精度
[%]
输出电流
[m[**]](Max.)
电路电流
[µ[**]](Typ.)
温度范围
[℃]
封装
(W×D×H)[mm]
BUxxJ[**]2MNVX-C1.7~6.01.0/1.2/1.25/1.5/1.8/
2.5/2.8/2.85/3.0/3.3
±220035-40~125SSON004R1010
(1.0×1.0×0.6)
BUxxJ[**]2VG-CSSOP5
(2.9×2.8×1.25)

※由输出电压决定产品型号的"xx"。(例: 1.0V = BU10J[**]~, 1.25V = BU1CJ[**]~, 2.85V = BU2JJ[**]~ 等)

<应用例>

◇[**]D[**]S的传感器、摄像头、雷达
◇行车记录仪

等汽车中要求小型化的应用

<术语解说>

*1)  LDO稳压器 (Low Drop Out稳压器 / 低饱和稳压器)
输入和输出的电压差较低,属于"线性稳压器"(输入输出电压为线性动作)类别里的电源IC。与DC/DC等开关稳压器相比,具有电路结构简单、噪音小等特点。
